機(jī)油冷卻器是機(jī)油和防凍液共通的一個(gè)零部件。在發(fā)動(dòng)機(jī)運(yùn)轉(zhuǎn)時(shí)，機(jī)油黏度隨著溫度的上升而降低，即潤(rùn)滑性降低，并且蒸發(fā)損失逐漸增加。在高性能、大功率的強(qiáng)化發(fā)動(dòng)機(jī)上，由于熱負(fù)荷大，為了使機(jī)油維持一個(gè)較為合適的工作溫度（90~120 ℃），必須裝設(shè)機(jī)油冷卻器。

分析汽車機(jī)油冷卻器的典型缺陷，尋找其產(chǎn)生的根本原因，制定相應(yīng)的措施，從而避免此類 問(wèn)題的再次發(fā)生。

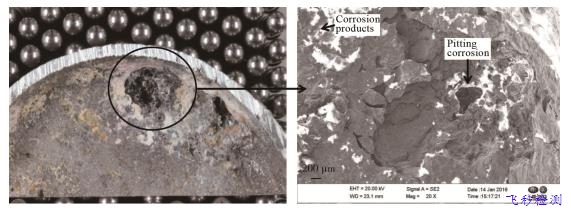

通過(guò)對(duì)失效車輛的分布進(jìn)行統(tǒng)計(jì)分析，鎖定失效車輛的范圍。使用掃描電子顯微鏡 對(duì)失效部位的微觀結(jié)構(gòu)進(jìn)行觀察，通過(guò)能譜儀對(duì)腐蝕部位周圍的腐蝕產(chǎn)物進(jìn)行分析，發(fā)現(xiàn)其主要成分為 Al2O3，并且發(fā)現(xiàn)了 Cl? 。結(jié)合前人的腐蝕理論，并對(duì)比分析，確定腐蝕主要是由于 Cl? 的穿透作用導(dǎo)致的孔蝕。通過(guò)對(duì)防凍液進(jìn)行統(tǒng)計(jì)分析，并對(duì)當(dāng)時(shí)防凍液樣品中 Cl? 的含量進(jìn)行檢測(cè)，確定腐蝕元素的來(lái)源為防凍液。通過(guò)分析防凍液的混合工藝，現(xiàn)場(chǎng)檢查油庫(kù)的應(yīng)急操作，并且進(jìn)行模擬實(shí)驗(yàn)，可以確定由于油庫(kù)人員的操作不當(dāng)導(dǎo)致消毒液中的 Cl? 被大量引入儲(chǔ)水罐的混合用水中，最終使加注的防凍液帶有強(qiáng)烈的腐蝕性。

機(jī)油冷卻器發(fā)生孔蝕的原因，主要是由于混合用水帶入大量的 Cl－ ，導(dǎo)致防凍液帶有了較強(qiáng) 的腐蝕性，在高溫以及流動(dòng)速率相對(duì)較低的位置形成 孔蝕。通過(guò)對(duì)這個(gè)案例的分析，我們可以知道，在工 業(yè)自動(dòng)化生產(chǎn)的今天，引起問(wèn)題的可能不是占重要比 重的正常生產(chǎn)過(guò)程，而恰恰是發(fā)生異常時(shí)的應(yīng)對(duì)措 施。因此，對(duì)于發(fā)生異常時(shí)的應(yīng)急預(yù)案，需要從技術(shù)、 工藝等角度進(jìn)行可行性、穩(wěn)定性等評(píng)估，確認(rèn)無(wú)誤后再投入使用。對(duì)于實(shí)施這些應(yīng)急預(yù)案的人員，也需要 重點(diǎn)關(guān)注其在異常情況下是否能有效的應(yīng)對(duì)。另外，完全覆蓋所有生產(chǎn)過(guò)程的過(guò)程審核也尤為重要。

飛秒檢測(cè)技術(shù)團(tuán)隊(duì)具有豐富研發(fā)經(jīng)驗(yàn)，兼容了飛秒檢測(cè)長(zhǎng)期積淀；運(yùn)用尖端儀器，完善的標(biāo)準(zhǔn)圖譜庫(kù)、強(qiáng)大原材料庫(kù)，徹底解決了化工領(lǐng)域如金屬表面處理劑、清洗劑、金屬加工液、橡膠、塑料、膠黏劑、涂料、水處理藥劑、紡織印染助劑等企業(yè)配方改進(jìn)、新產(chǎn)品研發(fā)的切實(shí)問(wèn)題；正是飛秒檢測(cè)優(yōu)質(zhì)的口碑，贏得多個(gè)領(lǐng)域龍頭企業(yè)關(guān)注，成功地建立精細(xì)化學(xué)品研發(fā)平臺(tái)；在飛秒檢測(cè)共同努力下，企業(yè)不斷技術(shù)革新，促進(jìn)行業(yè)的良性發(fā)展。
